LED电子灯箱测试仪 LED电子灯箱测试仪说明书

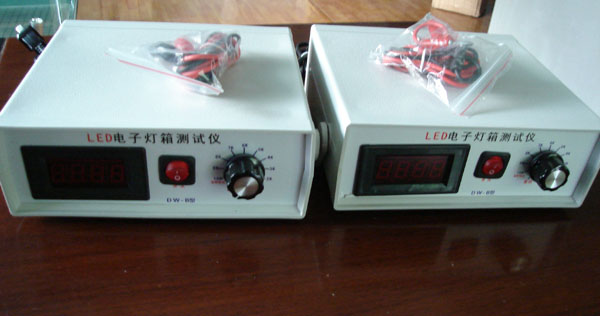

DW-B型（安全型）
一、产品简介：
DW-B型（第二代安全型）LED电子灯箱测试仪，采用高压电源隔离控制技术，测试仪输出端对地电压为零，使用安全、可靠。配合高精度数字显示，测量精度高，显示清晰，电阻配比更科学、合理、快捷、均衡，大大提高了LED发光二极管的的使用寿命，并降低了成品的故障率。
二、主要用途：
本测试仪主要用于LED电子灯箱、大型LED霓虹招牌、LED发光字、LED指示灯等产品中限流电阻的配置、排查故障和漏电点检测。
三、产品功能介绍
1. 配置电阻：由于不同厂家的发光二极管芯片不同其内阻和电压也不相同，实际上没有精确的限流电阻配比换算方法，如：红管的电压1.8～2.2伏，单只工作时压差范围很小，但串接起来几十个使用时，压差就会达到几十伏，电流偏差很大，使用DW-B型LED电子灯箱测试仪可以从根本上解决问题。
2. 故障排查：以往出现故障我们使用万用表进行排查，从上百颗灯管中找出问题效率极低，使用LED电子灯箱测试仪分组、分段流水式排查，快捷、高效、节省时间。
3. 漏电检测：目前大多数灯箱采用双面铝塑板打孔装灯的方法，所以铝塑板毛刺或灯脚触碰板面都会引起灯箱漏电，在几百上千只灯脚中找出漏电点也是制作者的一件头痛事。DW-B型（第二代安全型）LED电子灯箱测试仪特增加此功能，使此故障检测便捷，成品更安全。由于DW-B型灯箱测试仪采用高压电源隔离控制技术，测试仪输出端对地电压为零，不小心碰触任一输出端都安全、可靠，这也是简易测试仪所做不到的。
四、技术指标：
1.输入电压：AC 220V±10% 50Hz
2.输出电压：DC 220V±10%
3.测量精度：±0.5 % +1字±0.5F•S+1Digit
4.工作温度：-10～50℃
5.外形尺寸：199mm（长）×175mm（宽）×70mm（高）
6.标准配置：测试仪1台、检测线2根、备用保险管1个、说明书1份
五、操作说明：
注意事项：测试仪使用前、后拨档开关都必须置于复位档！
1. 配置电阻：使用前首先确认电源开关处于关闭状态，拨档开关置于复位档，然后将红色（正极）测试夹对应连接发光管或灯串的正极，将黑色（负极）测试夹对应连接发光管或灯串的负极。打开电源开关，旋转拨档开关从复位档逐档旋向10K、9K、8K……，当数字表显示值为15～20MA（毫安）时，拨档开关指示的档为值，即为限流电阻配比值。15～20MA（毫安）为发光二极管最佳工作电流，大于20MA（毫安）将大大缩短发光管使用寿命，小于15MA（毫安）影响发光管亮度。测试完毕后将拨档开关重置于复位档。
2. 故障检测：使用前首先确认开关处于关闭状态，拨档开关置于复位档，然后将红色（正极）测试夹对应发光管或灯串的正极，打开电源开关，将拨档开关置于10K（故障检测）档，手持黑色（负极）测试夹，依次或分段连接灯串管脚，当连接到某个灯管点亮时就证明前一个灯管损坏或开路。流水式排查，效率极高。测试完结后将拨档开关重置于复位档。
3. 漏电点检测：使用前首先确认电源开关处于关闭状
态，拨档开关置于复位档，然后将红色（正极）测
试夹连接铝塑板铝箔面，将黑色（负极）测试夹连
接灯串的负极，打开电源开关，将拨档开关至于10K
（故障检测）档，此时数字表如显示为“0”证明此
路并无漏电现象。将黑色（负极）测试夹连接下路测试，当数字表显示有数值，其中有发光管被点亮时，亮起的第一颗灯即为漏电点。每路均检测完毕再将黑色（负极）测试夹连接铝塑板铝箔面，将红色（正极）测试夹连接灯串的正极，使用相同办法测试一遍，全部漏电点检测完毕。测试完结后将拨档开关重置于复位档。
DW-B型（安全型）
一、产品简介：
DW-B型（第二代安全型）LED电子灯箱测试仪，采用高压电源隔离控制技术，测试仪输出端对地电压为零，使用安全、可靠。配合高精度数字显示，测量精度高，显示清晰，电阻配比更科学、合理、快捷、均衡，大大提高了LED发光二极管的的使用寿命，并降低了成品的故障率。
二、主要用途：
本测试仪主要用于LED电子灯箱、大型LED霓虹招牌、LED发光字、LED指示灯等产品中限流电阻的配置、排查故障和漏电点检测。
三、产品功能介绍
1. 配置电阻：由于不同厂家的发光二极管芯片不同其内阻和电压也不相同，实际上没有精确的限流电阻配比换算方法，如：红管的电压1.8～2.2伏，单只工作时压差范围很小，但串接起来几十个使用时，压差就会达到几十伏，电流偏差很大，使用DW-B型LED电子灯箱测试仪可以从根本上解决问题。
2. 故障排查：以往出现故障我们使用万用表进行排查，从上百颗灯管中找出问题效率极低，使用LED电子灯箱测试仪分组、分段流水式排查，快捷、高效、节省时间。
3. 漏电检测：目前大多数灯箱采用双面铝塑板打孔装灯的方法，所以铝塑板毛刺或灯脚触碰板面都会引起灯箱漏电，在几百上千只灯脚中找出漏电点也是制作者的一件头痛事。DW-B型（第二代安全型）LED电子灯箱测试仪特增加此功能，使此故障检测便捷，成品更安全。由于DW-B型灯箱测试仪采用高压电源隔离控制技术，测试仪输出端对地电压为零，不小心碰触任一输出端都安全、可靠，这也是简易测试仪所做不到的。
四、技术指标：
1.输入电压：AC 220V±10% 50Hz
2.输出电压：DC 220V±10%
3.测量精度：±0.5 % +1字±0.5F•S+1Digit
4.工作温度：-10～50℃
5.外形尺寸：199mm（长）×175mm（宽）×70mm（高）
6.标准配置：测试仪1台、检测线2根、备用保险管1个、说明书1份
五、操作说明：
注意事项：测试仪使用前、后拨档开关都必须置于复位档！
1. 配置电阻：使用前首先确认电源开关处于关闭状态，拨档开关置于复位档，然后将红色（正极）测试夹对应连接发光管或灯串的正极，将黑色（负极）测试夹对应连接发光管或灯串的负极。打开电源开关，旋转拨档开关从复位档逐档旋向10K、9K、8K……，当数字表显示值为15～20MA（毫安）时，拨档开关指示的档为值，即为限流电阻配比值。15～20MA（毫安）为发光二极管最佳工作电流，大于20MA（毫安）将大大缩短发光管使用寿命，小于15MA（毫安）影响发光管亮度。测试完毕后将拨档开关重置于复位档。
2. 故障检测：使用前首先确认开关处于关闭状态，拨档开关置于复位档，然后将红色（正极）测试夹对应发光管或灯串的正极，打开电源开关，将拨档开关置于10K（故障检测）档，手持黑色（负极）测试夹，依次或分段连接灯串管脚，当连接到某个灯管点亮时就证明前一个灯管损坏或开路。流水式排查，效率极高。测试完结后将拨档开关重置于复位档。
3. 漏电点检测：使用前首先确认电源开关处于关闭状
态，拨档开关置于复位档，然后将红色（正极）测
试夹连接铝塑板铝箔面，将黑色（负极）测试夹连
接灯串的负极，打开电源开关，将拨档开关至于10K
（故障检测）档，此时数字表如显示为“0”证明此
路并无漏电现象。将黑色（负极）测试夹连接下路测试，当数字表显示有数值，其中有发光管被点亮时，亮起的第一颗灯即为漏电点。每路均检测完毕再将黑色（负极）测试夹连接铝塑板铝箔面，将红色（正极）测试夹连接灯串的正极，使用相同办法测试一遍，全部漏电点检测完毕。测试完结后将拨档开关重置于复位档。
