门头LED条屏控制卡

时间:2010-2-7 22:02:06 来源:钦州巨龙广告 人气:3194 << 返回上一页

LED特性:

控制点数:  最大1024x64点单色,
__________1/16扫最大1024x64单色,1024x32双色,512x64双色
__________1/8 扫最大1024x32单色,512x32双色
__________1/4 扫最大 512x32单色,256x32双色
扫描方式:1/16 1/8 1/4扫
参数更改:串口发送,无跳线设计。
显示效果:支持任意大小各种字体和图片,GIF动画;
运动效果:多种,GIF动画;
输出接口:16PIN 08接口;
扫描控制:硬件,频率可调;
储存容量:FLASH 4Mbit 无需电池,掉电保存;
__________(可保存512x32单色图片256张)
通讯方式:RS232/RS485 / USB
支持组网:250个屏幕联网
软件语言:中文,英文,多国语言支持。
调试安装:快速简易安装和调试。
工作环境:温度 -20 到 + 80。(详细信息)

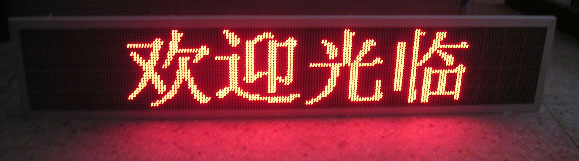

显示效果:

行业应用:

____16/32点高户内外条屏,64点高户内条屏,64点高小型户内LED屏幕

LED接口

LED接口:16PIN 08工板接口

连接控制卡到PC的串口:3种方法选其1

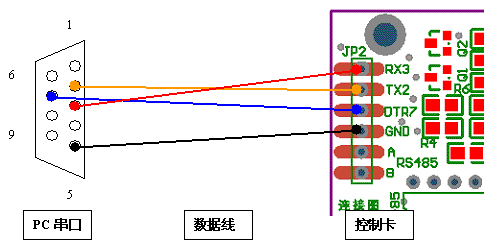

1 用焊接法连接到控制卡

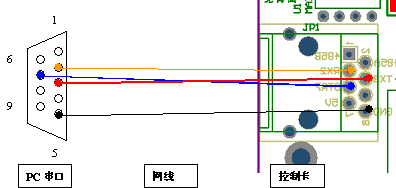

2 用网线连接到控制卡(推荐)

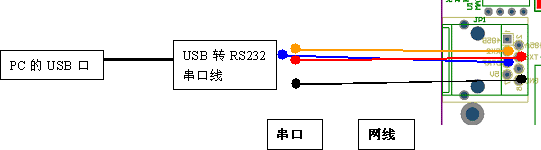

3 USB 用网线连接到控制卡(推荐)

RS485连接(PC到控制卡的距离超过20米,建议采用RS485
在使用RS-485连接之前,请在控制卡网口旁边的芯片座,安装MAX485芯片

2次开发可以采用TTL连接

使用步骤:

1. 连接LED单元板。(如果LED单元板 和控制卡的接口顺序不一样,需要自己制作转换线)
2. 串口连接控制卡。(三种串口连接方式,选一种 )
3. 连接电源 +5v 和GND。
4. 连接单元板电源。
5. 确认连接正确,上电。(打开电源开关)D2 LED将亮。
6. 运行附带的软件 LED-SignBorad.EXE

LED-SignBorad操作指南:

连接到控制卡到PC,并开启电源,<自动检测屏幕>
确认连接到PC的串口在检测的范围内。

发送文字步骤:
1 在文字框输入文字,调节需要显示的字体和字体大小,
2 选择<记录号>,保存的位置,屏幕可以保存20条记录。
3 选择速度,停留时间,运动效果,频率等参数。
4 按<发送到屏幕>

发送图片的步骤:
该软件支持BMP图片 和GIF动画
1 <插入图片>
2 尝试选择<图片颜色反转> <图片消除白色>
3 选择记录号,运动效果,速度等参数
4 <发送到屏幕>
